Jeu de barres BT
Jeu de Barres de Puissance

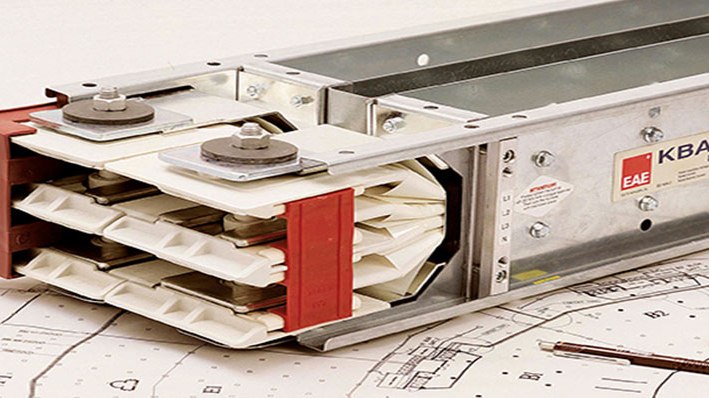

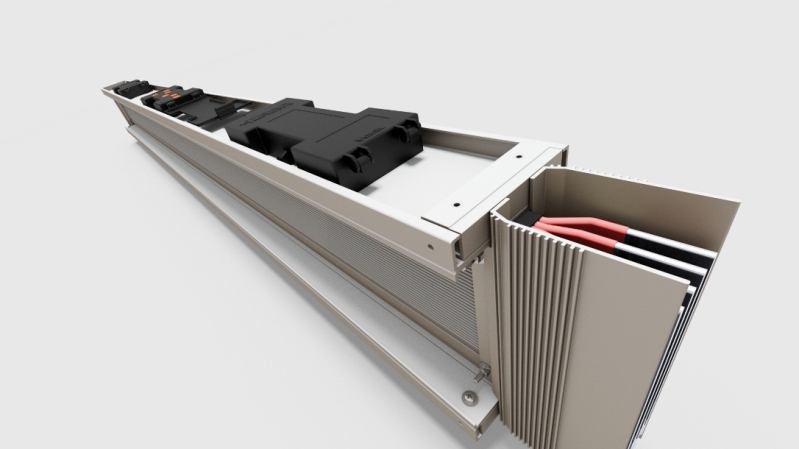

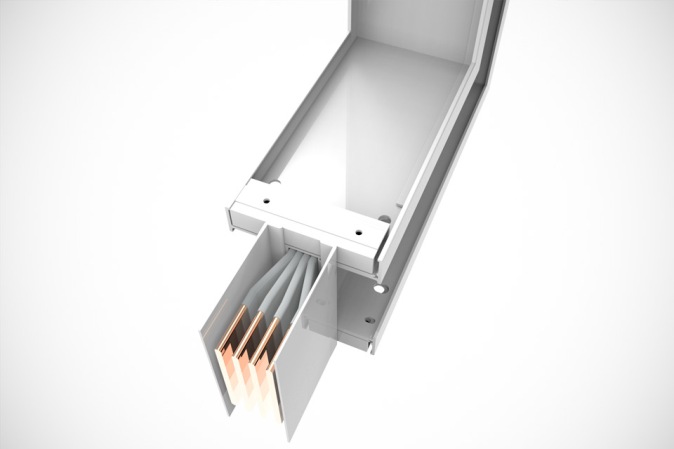

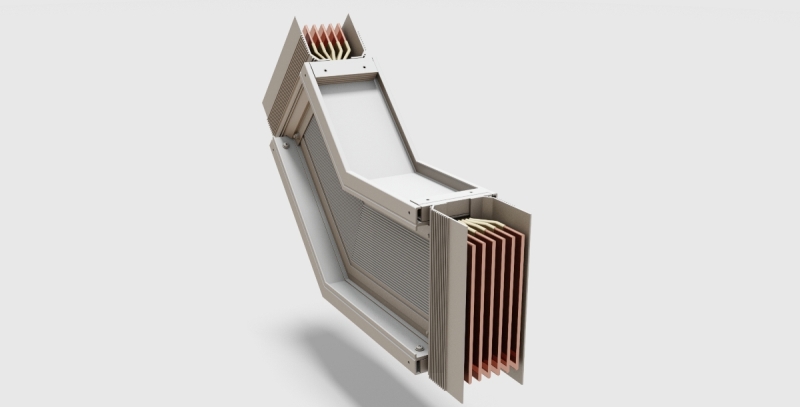

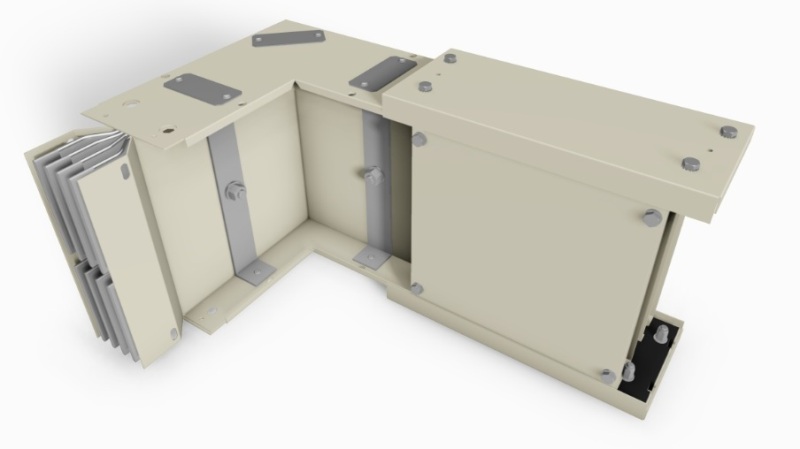

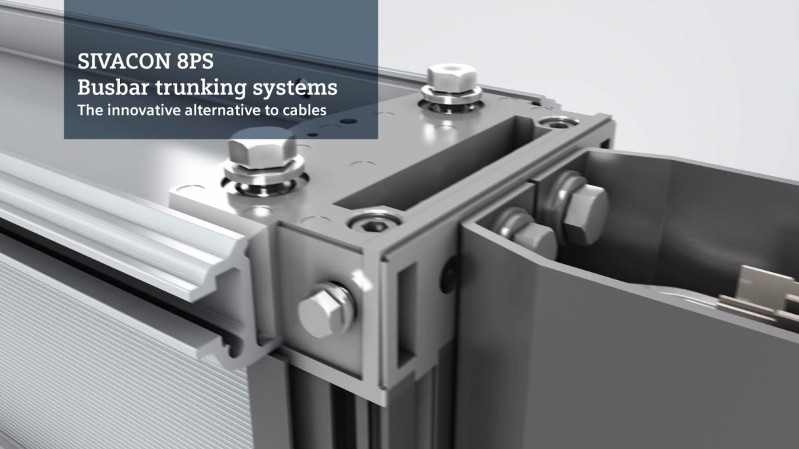

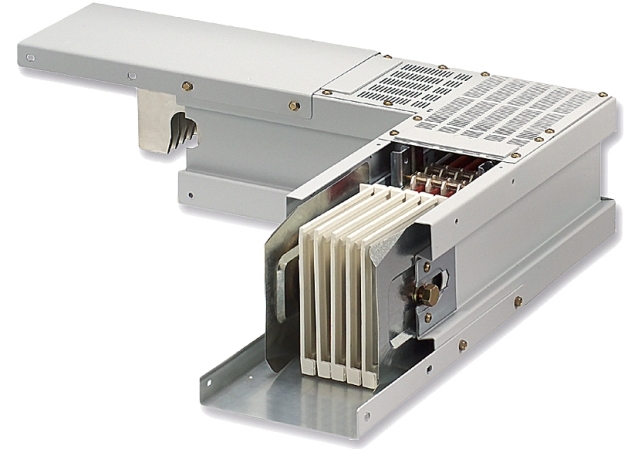

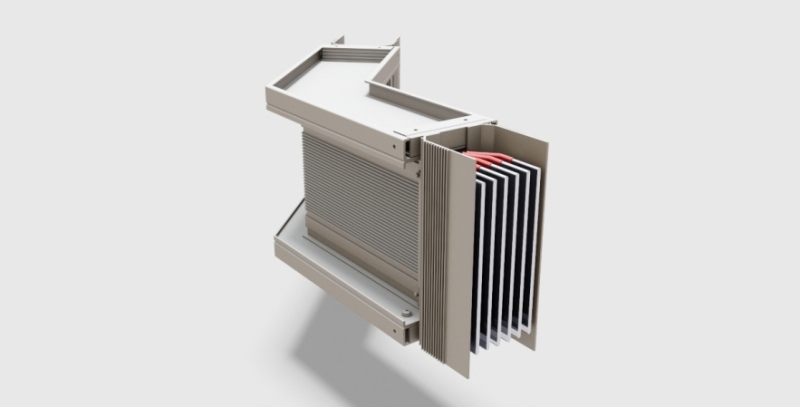

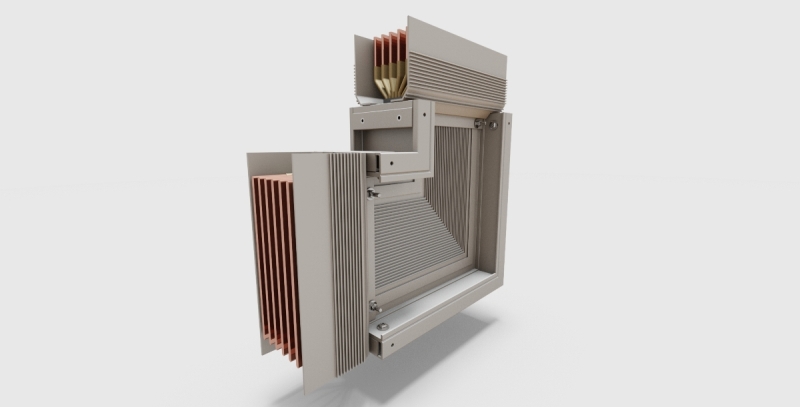

Compact Busbar – Assemblage rapide et facile
Contenant une nouvelle technologie, Compact Busbar Systems, qui est un produit bien établi, éprouvé depuis de nombreuses années.

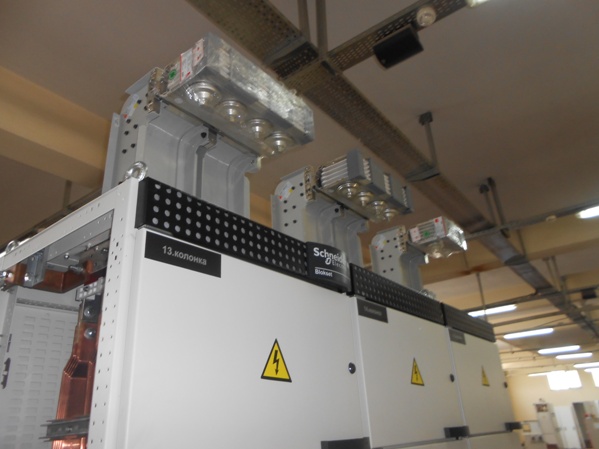

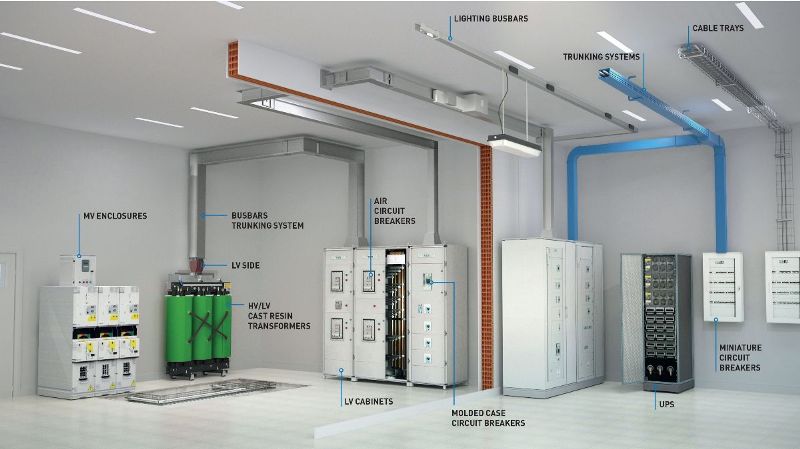

Les systèmes de barres omnibus compacts sont utilisés pour la distribution verticale et horizontale et la transmission de puissance dans les installations pour les applications à forte puissance (type enfichable ou à boulonner).
La gamme peut être utilisée dans les domaines des installations et des bâtiments pour la transmission de puissance lorsque les arrêts ne sont pas nécessaires.
Avantages du compact jeu de barres
- Résistance élevée aux courts-circuits grâce à la construction compacte
- Moins de chute de tension par rapport aux systèmes câblés
- Un boîtier métallique en alliage spécial offre une résistance mécanique supérieure et provoque moins
- d’interférences électromagnétiques.
- Meilleure capacité de refroidissement
- Haute résistance au feu
- Résistance sismique
- Degré de protection (norme IP55 et IP67 en option)
- Nécessite moins d’espace par rapport aux systèmes câblés
Différents types pour s’adapter à des applications variées
- Type de plug-in (prises de courant standard 2 des deux côtés du boîtier de 3 m)

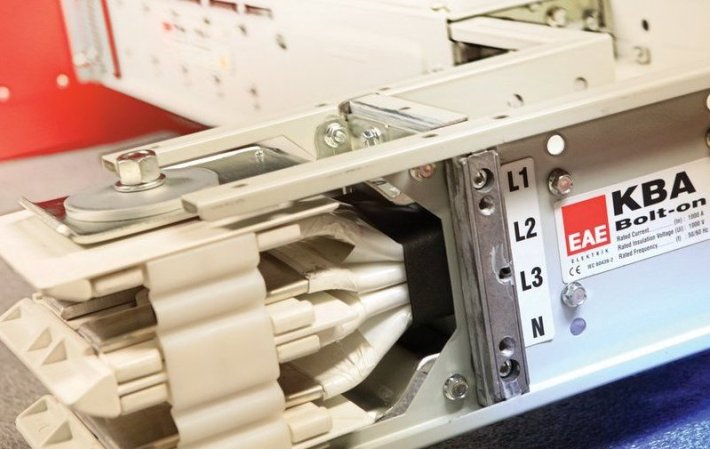

- Type boulonné (sorties uniquement à joint)
- Le numéro de fenêtre du plug-in peut être augmenté en option
- Pour les conducteurs en aluminium de 1000 A et plus, pour les conducteurs en cuivre de 1250 A et au-dessus de la plage de barres, des fenêtres enfichables des deux côtés
Caractéristiques techniques

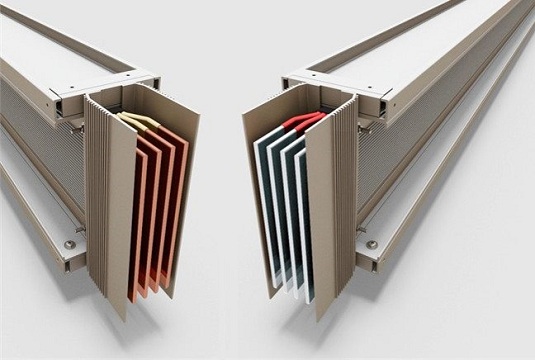

- Valeurs actuelles des conducteurs en aluminium série Al: 400A, 500A, 630A, 800A, 1000A, 1250A, 1350A, 1600A, 2000A, 2500A, 3000A, 3200A, 4000A, 5000A
- Valeurs nominales des séries de conducteurs en Cu: 550A, 650A, 800A, 1000A, 1250A, 1350A, 1600A, 2000A, 2250A, 2500A, 3300A, 3600A, 4000A, 4250A, 5000A, 6300A
- Degré de protection (norme IP55 et IP67 en option)
- 4, 4,5 ou 5 conducteurs
- Option Terre propre
- Boîtier en aluminium peint RAL 7038

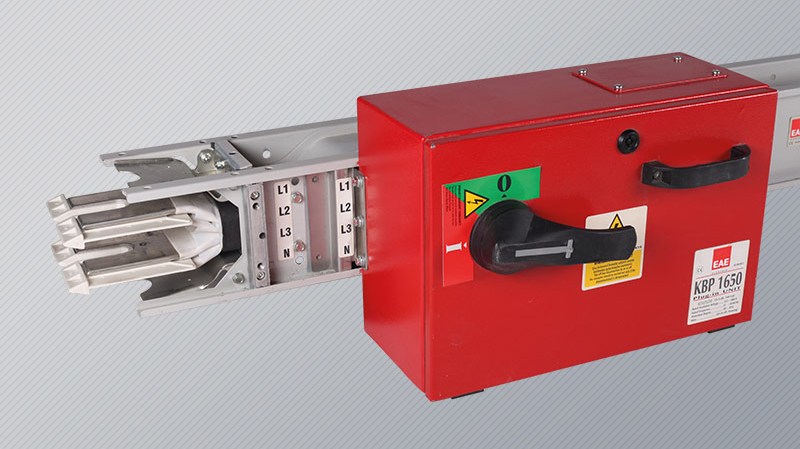

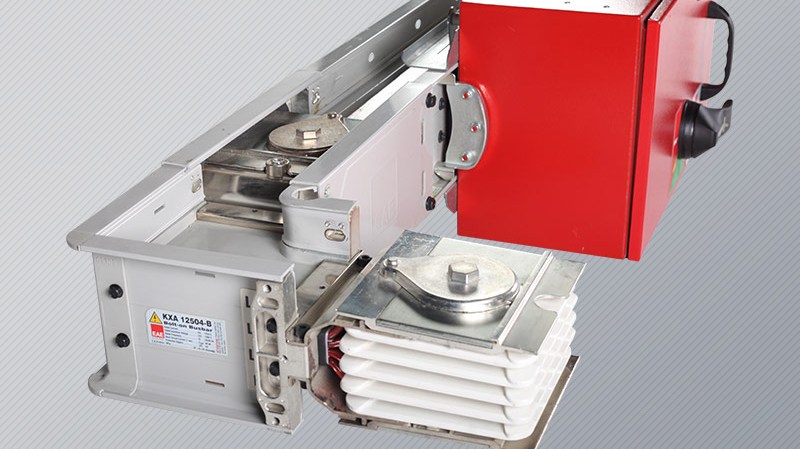

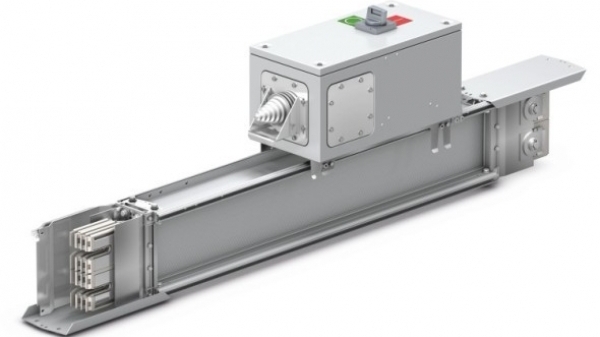

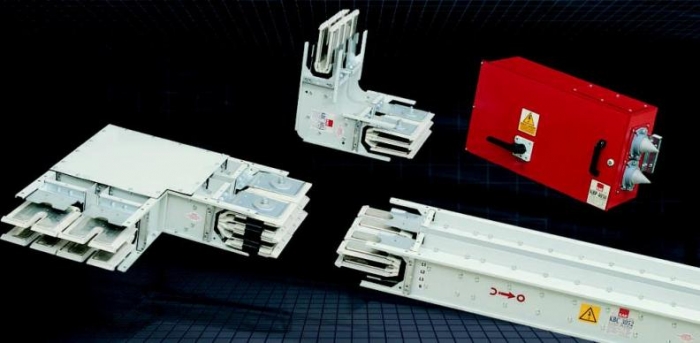

Boîte de la dérivation
- 160A, 250A, 400A and 630A plug-in or bolt-on type tap-off boxes (with Fused switch or suitable to MCCB) (Empty or with MCCB).
- 800A and 1000A bolt-on type tap-off boxes (suitable toMCCB)(empty or with MCCB)
Applications
- Zones de production dans les usines
- Usines textiles
- Usines de verre et d’acier industriel
- Industrie automobile et automobile
- Centres commerciaux
- Zones d’exposition
- Immeubles de grande hauteur
- Hôtels
- Les hôpitaux
- Centres d’affaires
- Centres de données
- Usines de pétrole et de gaz
- Grattes ciels
- Usines de fer et d’acier
- Chantiers navals
- Centrales électriques
Jeu de barres trolley
Le système de jeu de barres trolley est conçus pour alimenter la machine en mouvement. La voiture de collecte de courant, qui assure le transfert d’énergie à partir du jeu de barres du chariot, est connectée mécaniquement aux systèmes en mouvement et se déplace avec le système pour fournir un transfert d’énergie ininterrompu.
Il se compose de barres omnibus isolées et de collecteurs de courant en mouvement. Les problèmes rencontrés dans la distribution d’énergie sont éliminés avec l’utilisation de câbles suspendus et enroulés dans les systèmes conventionnels.
Fiabilité
Élimine la possibilité d’accidents et de dysfonctionnements associés aux systèmes de câbles.
Sécurité personnelle
Tous les conducteurs sont enfermés dans un boîtier en C-PVC pour assurer une sécurité maximale du personnel.
Fonctionnalité
Il est possible d’obtenir de l’énergie à partir du même jeu de barres avec plusieurs voitures de collection. Il permet une installation et un montage faciles.
Caractéristiques techniques
- Valeurs actuelles: 35A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 400A, 500A, 800A, 1000A
- Standard 4 ou 7 conducteurs (option 3, 5, 6 conducteurs)
- Continue de cuivre, guide en acier inoxydable “V” sur aluminium, conducteurs en acier pré-galvanisé
- Isolation C-PVC
- Longueur standard de 4m et 6m
- Voitures de collection actuelles: de 35 à 300A (4, 5 ou 7 brosses)
Applications
- Ponts roulants
- Port, construction et grues industrielles
- Grues Monorail
- Systèmes de stockage AS / RS
- Tables d’étalement et de coupe de tissu
- Systèmes de jeux mobiles
- Systèmes de portes et de plafonds mobiles
- Lignes d’installation et de test
- Systèmes de monorail
- Systèmes d’ascenseurs
Solution Fit-Out
La solution Fit-Out fournit des solutions flexibles et modulaires avec des circuits d’éclairage et de prise de courant (secteur et onduleur) pour une distribution de faible puissance dans les bureaux et les usines.
Dans les bureaux, il est conçu pour être utilisé;
- Sous le plancher surélevé
- Dans la chape
- Sur des plinthes ou des murs
- Dans les plafonds suspendus
EAE, Siemens, Schneider Electric
